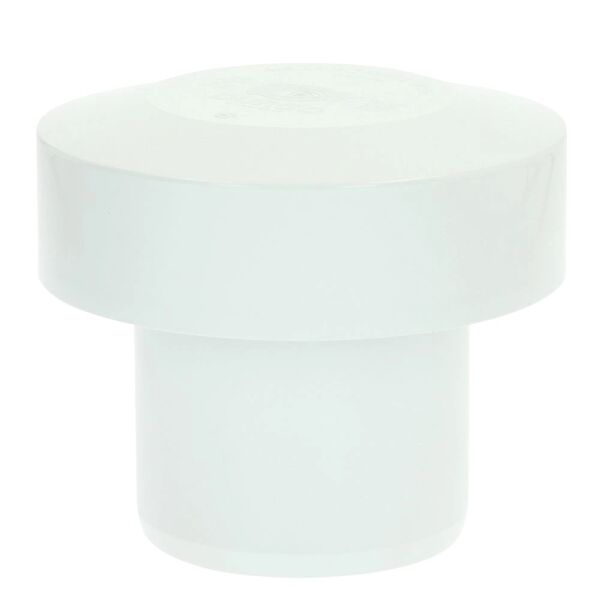

Durgo Belüftungsventil DN90 für 6 bis 12 Bäder – 7000.090
Das Durgo Belüftungsventil DN 90 für Siphon verhindert zuverlässig die unangenehmen Gerüche in Küche, Bad oder WC, die immer dann entstehen, wenn durch Unterdruck im Abwasserrohr ein Siphon leergesaugt wird und Kanalgeruch frei durch den Siphon ausströmt.
1 Bad = 1 x Toilette, 1 x Waschtisch, 1 x Dusche, 1 x Badewanne.
So funktioniert ein Belüftungsventil
Entsteht im Abwasserrohr Unterdruck – etwa wenn größere Wassermengen abfließen –, kann er das Sperrwasser aus dem Siphon saugen; dann strömt Kanalgeruch in den Raum. Das Belüftungsventil öffnet seine Membran, sobald Unterdruck entsteht, und lässt Frischluft in die Leitung. So wird der Unterdruck ausgeglichen, bevor er den Siphon leersaugt. In Gegenrichtung ist das Ventil dicht, es tritt also kein Kanalgeruch aus.
Laut Hersteller ist das Durgo Belüftungsventil wartungsfrei und nach DIN EN 12380 geprüft; die Mikroporenmembran ist beständig gegen die im Kanal vorkommenden Gase.
Einbau
Das Ventil wird senkrecht auf das Abwasserrohr gesetzt. Es kann z. B. in einer Zwischendecke, auf dem Dachboden, unter dem Waschtisch oder in einer belüfteten Vorbauwand eingebaut werden. Maßgeblich für die Auswahl sind Nennweite und Anzahl der angeschlossenen Entwässerungsgegenstände.
Technische Daten
| Hersteller |
Durgo |
| Herstellernummer |
7000.090 |
| Größe |
DN90 |
| Verwendung |
6 bis 12 Bäder |
| Luftdurchlass |
48 l/s |
| Material |
ABS Kunststoff |
| Temperaturbereich |
-20 bis 60 °C |
| Durchmesser |
140 mm |
| Höhe |
121 mm |
| Norm |
DIN EN 12380 |
| Gewicht |
0,24 kg |
