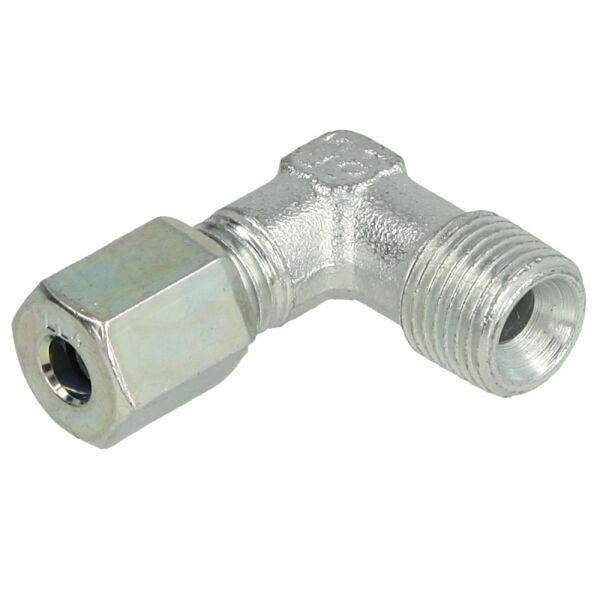

Schneidringverschraubung Winkel-Einschraubverschraubung DIN 2353 (Ermeto-System), Stahl verzinkt

Artikelnummer: 5184
Kategorie: OEG
Hersteller:

Winkel-Einschraubverschraubung (90°) aus verzinktem Stahl mit konischem Außengewinde und Messing-Schneidring – verbindet ein Rohr im rechten Winkel mit einem Bauteil mit Innengewinde. Erhältlich in 16 Anschlussgrößen.

Anschlussgröße

14,90 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung

Winkel-Einschraubverschraubung – Schneidringverschraubung DIN 2353 (Ermeto-System)

Winkel-Einschraubverschraubung (90°) aus verzinktem Stahl mit konischem Außengewinde und Messing-Schneidring – verbindet ein Rohr im rechten Winkel mit einem Bauteil mit Innengewinde.

So funktioniert das Ermeto-System

Schneidringverschraubungen (Ermeto-System) verbinden Rohre dicht und druckfest. Sie bestehen aus Überwurfmutter mit metrischem Gewinde, Klemmkonus mit 24°-Dichtkegel und Schneidring: Beim Anziehen der innen konischen Überwurfmutter wird der Schneidring zusammengedrückt und schneidet mit seiner Innenkante in die Rohrwand ein – so entsteht ein dichter Formschluss. Die Verschraubungen entsprechen EN ISO 8434-1 bzw. DIN 2353 und DIN 3859-1 (24°-Konusanschluss) und enthalten Einkanten-Schneidringe aus Messing der Form A nach DIN 3861.

Lieferbare Anschlussgrößen

4 mm x 1/8" AG
6 mm x 1/8" AG
6 mm x 1/4" AG
8 mm x 1/8" AG
8 mm x 1/4" AG
8 mm x 3/8" AG
8 mm x 1/2" AG
10 mm x 1/4" AG
10 mm x 3/8" AG
10 mm x 1/2" AG
12 mm x 1/4" AG
12 mm x 3/8" AG
12 mm x 1/2" AG
15 mm x 3/8" AG
15 mm x 1/2" AG
18 mm x 1/2" AG

Technische Daten

Hersteller	OEG
Material	Stahl verzinkt
Norm	DIN 2353 / EN ISO 8434-1, 24°-Konus

Bitte beachten Sie: Montage, Inbetriebnahme, Reparatur und Wartung an Öl- und Tankanlagen sind nur durch qualifizierte Fachbetriebe durchzuführen.

Allgemeine Sicherheitshinweise

Montage, Erstinbetriebnahme, Reparatur und Wartung dürfen zur Vermeidung von Personenschäden nur von qualifizierten Fachleuten durchgeführt werden. Arbeiten an Heizungs-, Lüftungs- und Gasinstallationen sind ausschließlich durch zugelassene Fachbetriebe (Vertragsinstallationsunternehmen) zulässig.

Bei Installation und Montage sind die beiliegenden Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt- und Systemzulassungen aller Komponenten zu beachten. Bei Wärmeerzeugern darf häufig nur die jeweils zugelassene Abgastechnik verwendet werden. Zur bestimmungsgemäßen Verwendung gehört die Einhaltung der vom Hersteller vorgeschriebenen Inspektions- und Wartungsbedingungen.

Die Installation von Elektrogeräten mit Dreiphasen-Wechselstromanschluss (3/400 V) ist von einem anerkannten Fachbetrieb durchzuführen. Bei der Erstinstallation eines Gerätes mit mehr als 12 kW Nennleistung ist zusätzlich die Genehmigung des Netzbetreibers einzuholen.

Bei Fragen zu Kompatibilität und Zulassung wenden Sie sich bitte an unser Fachberaterteam.
