Warngerät zur optischen und akustischen Meldung von Flüssigkeitsansammlungen, die z.B. durch Undichtheiten, Rückstau oder Überflutungen auftreten. Das Gerät ist geeignet für die Medien Heizöl, Dieselkraftstoff, dünnflüssige Schmieröle, Motoren-, Getriebe- oder Hydrauliköle, Pflanzen- und Transformatorenöle, Wasser und andere Flüssigkeiten. Das Set besteht aus einem Signalteil mit optischem und akustischem Alarm, Prüf-/Quittiertaste, Relaisausgang und optoelektronischer Sonde. Die Sonde wird im zu überwachenden Bereich an der tiefsten Stelle montiert. Im Alarmfall wird optischer und akustischer Alarm ausgelöst, er kann mit der Quittiertaste beendet werden. Der optische Alarm bleibt so lange bestehen, bis die Leckage beseitigt ist. Die Prüftaste ermöglicht eine Funktionskontrolle durch Simulieren des Alarmfalles. Über den potenzialfreien Relaiskontakt können zusätzliche externe Signalgeber oder eine Gebäudetechnik angebunden werden.
Optional kann eine 9-V-Batterie angeschlossen werden, so dass bei Netzausfall (Stromausfall) ein Alarmton ausgelöst wird. Der Alarm kann nicht quittiert werden und endet bei Stromwiederkehr.

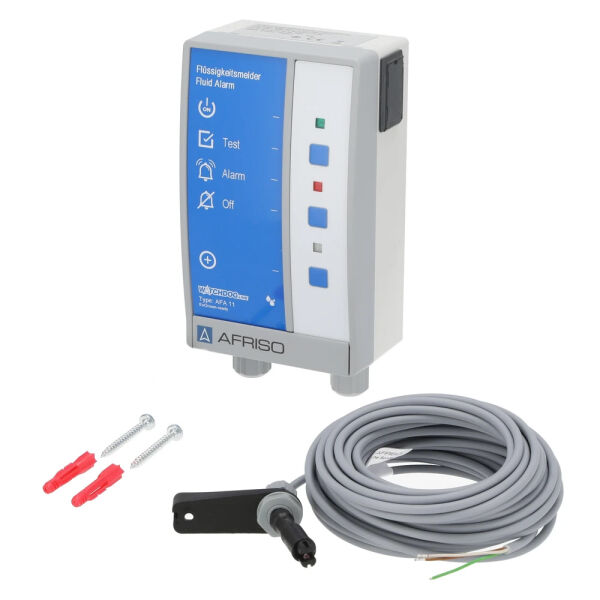

Lieferumfang:
1 x Signalteil
1 x Sondenhalterung
1 x Optoelektronische Sonde mit 10 m Kabel
Weitere Informationen finden Sie unter Downloads
Typ: AFA 11
Umgebungstemperatur [°C]: -5 .. 40
Sondendurchmesser [mm]: 10
Sondenlänge [mm]: 33
Kabellänge [m]: 10
Spannung [V]: 24 AC/DC
Gehäuse: Kunststoff
Geräuschemission dB (A): 70
Schutzart [IP]: IP30
Schaltkontakt: Wechsler
Länge x Breite x Höhe [mm]: 188 x 100 x 65
Zulassung: Z-65.40-214
Hersteller Afriso
Herstellernummer 40894
Gewicht [kg] 0,5
