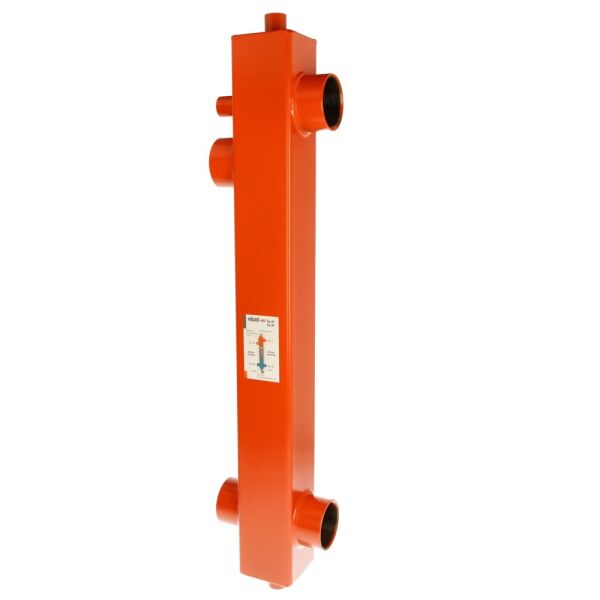

Das Produktfoto ist ein Beispielbild und kann vom Auslieferungszustand in Farbe und Form abweichen.

Magra Hydraulische Weiche WST 80-54

Artikelnummer: 10095
GTIN: 4024497004217
Kategorie: Magra
Hersteller:

Magra hydraulische Weiche WST 80-54 zur Entkopplung von Wärmeerzeuger- und Heizkreis – Anschlüsse 2", Durchfluss 9 m³/h, max. 6 bar / 110 °C, druckgeprüft.

270,90 €

270,90 € pro 1 Einheit

inkl. 19% USt. , inkl. Versand

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
PDF (1)

Magra Hydraulische Weiche WST 80-54

Hydraulische Weiche zur Entkopplung von Wärmeerzeugerkreis und nachgeschalteten Heizkreisen für kleinere Heizsysteme. Die Weiche besteht aus einer Tauscherkammer mit je zwei Anschlüssen für Wärmeabnehmer und Wärmeerzeuger, einem Anschluss für einen Temperaturfühler und zwei Anschlüssen für Entlüftung bzw. Entleerung.

Hinweis

Die Größe der Weiche richtet sich nach dem Volumenstrom der Anlage. Passend dazu gibt es die Magra-Fertigisolierung WST 80-54 und die Wandbefestigung für WST Typ 80. Planung und Einbau gehören in die Hände eines Fachbetriebs.

Technische Daten

Hersteller	Magra
Typ	WST 80-54
Durchflussmenge	9 m³/h
Anschluss Vor-/Rücklauf	2"
Anschluss Fühler/Entlüftung	1/2"
Stichmaß	470 / 540 mm
Abmessungen L x B	750 x 156 mm
Betriebsdruck max.	6 bar
Betriebstemperatur max.	110 °C
Material	Stahl, druckgeprüft
Gewicht	3,5 kg

Allgemeine Sicherheitshinweise

Montage, Erstinbetriebnahme, Reparatur und Wartung dürfen zur Vermeidung von Personenschäden nur von qualifizierten Fachleuten durchgeführt werden. Arbeiten an Heizungs-, Lüftungs- und Gasinstallationen sind ausschließlich durch zugelassene Fachbetriebe (Vertragsinstallationsunternehmen) zulässig.

Bei Installation und Montage sind die beiliegenden Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt- und Systemzulassungen aller Komponenten zu beachten. Bei Wärmeerzeugern darf häufig nur die jeweils zugelassene Abgastechnik verwendet werden. Zur bestimmungsgemäßen Verwendung gehört die Einhaltung der vom Hersteller vorgeschriebenen Inspektions- und Wartungsbedingungen.

Die Installation von Elektrogeräten mit Dreiphasen-Wechselstromanschluss (3/400 V) ist von einem anerkannten Fachbetrieb durchzuführen. Bei der Erstinstallation eines Gerätes mit mehr als 12 kW Nennleistung ist zusätzlich die Genehmigung des Netzbetreibers einzuholen.

Bei Fragen zu Kompatibilität und Zulassung wenden Sie sich bitte an unser Fachberaterteam.
