Produktbeschreibung

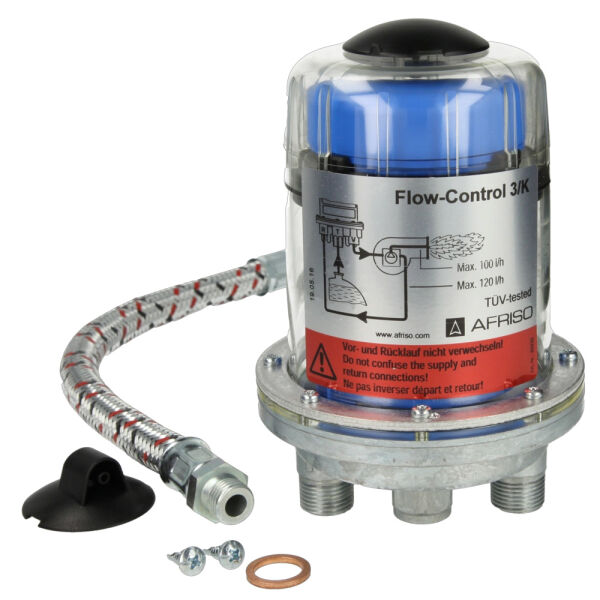

Der Afriso Heizölentlüfter Flow-Control 3 K 69930 ist die passende Lösung für Ölfeuerungsanlagen, bei denen Luft und Gas zuverlässig aus dem Heizölkreislauf abgeschieden werden sollen. Der automatische Entlüfter wird für Einstrangsysteme mit Rücklaufzuführung eingesetzt und sorgt dafür, dass die Anlage gleichmäßiger und störungsärmer arbeiten kann.
Das Gerät besteht aus einem robusten Zink-Druckgussgehäuse mit transparenter Kunststoff-Entlüfterhaube. Im Inneren arbeiten zwei getrennte Schwimmerkammern: Der Betriebsschwimmer übernimmt die Entlüftungsfunktion, der Sicherheitsschwimmer verhindert, dass Ölschaum über die Entlüftungsöffnung austritt, zum Beispiel bei der Inbetriebnahme oder beim Filterwechsel.
Der Flow-Control 3 K 69930 ist für Heizöl EL nach DIN 51603-1, Dieselkraftstoff nach EN 590, flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit max. 30 % FAME geeignet. Auch der Einsatz mit paraffinischen Brennstoffen wie HVO oder GTL wird vom Hersteller beschrieben.
Mit einer maximalen Düsenleistung von 100 l/h, einem Rücklaufstrom von 120 l/h und einer Luft-/Gas-Abscheideleistung von ca. 4 l/h eignet sich der Heizölentlüfter für viele typische Ölfeuerungsanlagen. Der maximale Betriebsüberdruck liegt bei 0,7 bar, der Prüfdruck bei 6 bar. Die Montage sollte fachgerecht mit senkrecht nach oben ausgerichtetem Schwimmergehäuse erfolgen.
Wichtiger Hinweis: Montage, Inbetriebnahme, Wartung und Reparatur sollten nur durch qualifizierte Fachbetriebe erfolgen.
Vorteile
-
Automatische Entlüftung für störungsärmeren Betrieb von Ölfeuerungsanlagen
-
2-Schwimmer-Sicherheitssystem gegen das Austreten von Ölschaum
-
TÜV-geprüft nach Herstellerangabe
- Geeignet für Einstrangsysteme mit Rücklaufzuführung
- Brenneranschluss G⅜ AG mit 60°-Konus
- Tankanschluss G¼ IG
- Max. Düsenleistung 100 l/h
- Beständig gegenüber Bioheizöl-/Biodiesel-Mischungen bis max. 30 % FAME
- Druckwasserdicht bis 10 m Wassersäule
- Kompakte Bauform: 95 × 147 × 95 mm
Technische Daten
| Merkmal |
Wert |
| Hersteller |
Afriso |
| Produkt |
Heizölentlüfter Flow-Control 3 K |
| Artikelnummer |
69930 |
| Einsatzbereich |
Einstrangsysteme mit Rücklaufzuführung |
| Brenneranschluss |
G⅜ AG mit 60°-Konus |
| Tankanschluss |
G¼ IG |
| Düsenleistung |
max. 100 l/h |
| Rücklaufstrom |
max. 120 l/h |
| Abscheideleistung Luft/Gas |
ca. 4 l/h |
| Einbaulage |
Schwimmergehäuse senkrecht nach oben |
| Mediumtemperatur |
max. 60 °C |
| Umgebungstemperatur |
max. 60 °C |
| Betriebsüberdruck |
max. 0,7 bar |
| Prüfdruck |
6 bar |
| Maße |
95 × 147 × 95 mm |
| Gehäuse |
Zink-Druckguss |
| Entlüfterhaube |
Kunststoff |
| Prüfung |
TÜV-geprüft S 556 2021 S1 |
| Verwendbarkeitsnachweis |
ÜHP nach EN 12514-2 |
FAQ
Wofür wird der Afriso Flow-Control 3 K 69930 verwendet?
Der Afriso Flow-Control 3 K 69930 wird zur automatischen Entlüftung in Ölfeuerungsanlagen mit Einstrangsystem und Rücklaufzuführung eingesetzt. Er hilft, Luft und Gas aus dem Heizölkreislauf abzuscheiden.
Welche Anschlüsse hat der Afriso 69930?
Die Ausführung 69930 hat brennerseitig G⅜ Außengewinde mit 60°-Konus für Brennerschläuche und tankseitig G¼ Innengewinde.
Ist der Flow-Control 3 K für Bioheizöl geeignet?
Ja, laut Hersteller ist der Heizölentlüfter für Bioheizöl- und Biodiesel-Mischungen mit maximal 30 % FAME geeignet.
Wie wird der Heizölentlüfter eingebaut?
Das Schwimmergehäuse muss senkrecht nach oben ausgerichtet werden. Die Montage sollte durch einen qualifizierten Fachbetrieb erfolgen.
Ist der Afriso Flow-Control 3 K TÜV-geprüft?
Ja, der Hersteller gibt für den Flow-Control 3 K eine TÜV-Prüfung an.
Was ist der Unterschied zwischen 69930 und 69978?
Die Ausführung 69930 besitzt brennerseitig G⅜ AG mit 60°-Konus. Die Variante 69978 besitzt brennerseitig G¼ Innengewinde.
