Produktbeschreibung

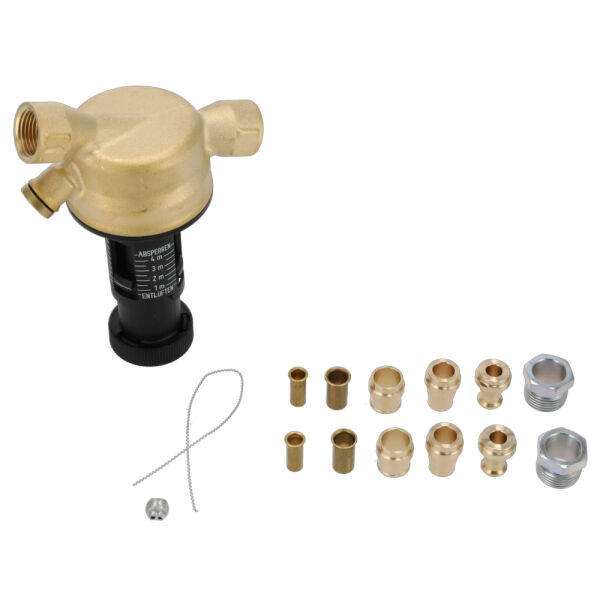

Das Afriso Kolben-Antiheberventil KAV 20240 ist eine robuste, unterdruckgesteuerte Absperreinrichtung für ölführende Rohrleitungen. Es wird eingesetzt, wenn sich Teile der Saugleitung unterhalb des maximal möglichen Tankfüllstandes befinden. In solchen Fällen kann ein Antiheberventil dazu beitragen, ein unkontrolliertes Aushebern beziehungsweise Auslaufen von Heizöl bei einer undichten Saugleitung zu verhindern.
Der Vorteil des KAV liegt im Kolben-Funktionsprinzip: Anders als klassische Membran-Antiheberventile arbeitet dieses Modell ohne empfindliche Membrane. Dadurch ist es unempfindlicher gegenüber tiefen Umgebungstemperaturen und für den Einbau im Domschacht geeignet. Im Ruhezustand ist das Ventil geschlossen. Beim Start der Brennerpumpe entsteht Unterdruck in der Saugleitung, wodurch das Ventil öffnet und Heizöl angesaugt werden kann.
Die Absicherungshöhe lässt sich beim Afriso KAV stufenlos von 1 bis 4 m einstellen. Wichtig für die Praxis: Der eingestellte Wert entspricht der tatsächlichen Absicherungshöhe und nicht nur der Einbauhöhe. Das kann den Leitungswiderstand reduzieren und sich positiv auf Brennerpumpe, Saugleitung und Einsatzbereich der Anlage auswirken.
Das Ventil eignet sich für Fachbetriebe, Heizungsbauer und Betreiber von Ölfeuerungsanlagen, die eine zuverlässige Absicherung in der zentralen Ölversorgung benötigen. Die Montage und Einstellung sollten durch qualifiziertes Fachpersonal erfolgen, da es sich um ein sicherheitsrelevantes Bauteil in der Heizölversorgung handelt.
Technische Daten
| Merkmal |
Angabe |
| Hersteller |
AFRISO |
| Produkt |
Kolben-Antiheberventil KAV |
| Hersteller-Nr. |
20240 |
| EAN / GTIN |
4016203202406 |
| Absicherungshöhe |
1–4 m, stufenlos einstellbar |
| Anschluss |
G 3/8 IG, beidseitig |
| Max. Durchfluss |
220 l/h |
| Steuerung |
unterdruckgesteuert / Kolben |
| Einbaulage |
beliebig, je nach Montagevorgabe |
| Einsatzbereich |
ölführende Rohrleitungen in Ölfeuerungsanlagen |
| Besonderheit |
ohne empfindliche Membrane |
| Lieferumfang laut Händlerangaben |
Ventil, Anschlussverschraubung / Verschraubungsset, Plombierset |
| Zulassung |
DIBt Z-65.50-415 laut Händlerdaten |
Die Angaben sollten vor Veröffentlichung mit dem finalen Herstellerdatenblatt oder eurem Lieferanten abgeglichen werden, besonders bei Temperaturbereichen und Lieferumfang, da Händlerangaben leicht abweichen können. Mehrere Quellen nennen G 3/8 IG, max. 220 l/h, 1–4 m Absicherungshöhe sowie Zubehör wie Plombiersatz und Anschlussverschraubung.
Vorteile
-
Robuste Kolbentechnik: keine empfindliche Membrane, dadurch widerstandsfähiger gegenüber Kälte und typischen Belastungen in der Ölversorgung.
-
Stufenlos einstellbar: Absicherungshöhe von 1 bis 4 m passend zur Anlage einstellen.
-
Für Domschacht geeignet: praktisch bei anspruchsvollen Einbausituationen.
-
Druckentlastende Funktion: eingeschlossenes Heizöl in der Saugleitung kann bei thermischer Ausdehnung entlastet werden, sofern die Tankarmatur dafür geeignet ist.
-
Praxisgerechter Anschluss: G 3/8 IG und Verschraubungszubehör für gängige Rohrdurchmesser laut Händlerangaben.
-
Für Fachbetriebe geeignet: ideal für Heizungsbau, Wartung und Modernisierung von Ölfeuerungsanlagen.
FAQ
Wofür wird das Afriso Kolben-Antiheberventil 20240 verwendet?
Es wird zur Absicherung ölführender Rohrleitungen in Ölfeuerungsanlagen eingesetzt, wenn ein Leitungsabschnitt unterhalb des maximalen Tankfüllstandes liegt.
Welche Absicherungshöhe hat das Afriso KAV 20240?
Die Absicherungshöhe ist stufenlos von 1 bis 4 m einstellbar. Der Einstellwert entspricht laut Herstellerangaben der tatsächlichen Absicherungshöhe.
Welchen Anschluss hat das Ventil?
Das Afriso KAV 20240 hat beidseitig G 3/8 Innengewinde. Mehrere Händler nennen zusätzlich Anschlussverschraubungen für gängige Rohrdurchmesser.
Ist das Ventil für den Domschacht geeignet?
Ja, das Kolben-Antiheberventil wird als für den Einbau im Domschacht geeignet beschrieben.
Wie funktioniert das Afriso KAV?
Im Ruhezustand ist das Ventil geschlossen. Beim Anlaufen der Brennerpumpe entsteht Unterdruck in der Saugleitung. Dieser Unterdruck öffnet das Ventil, sodass Heizöl angesaugt werden kann.
Wer sollte das Antiheberventil einbauen?
Der Einbau sollte durch qualifiziertes Fachpersonal erfolgen, da es sich um ein sicherheitsrelevantes Bauteil der Heizölversorgung handelt.
