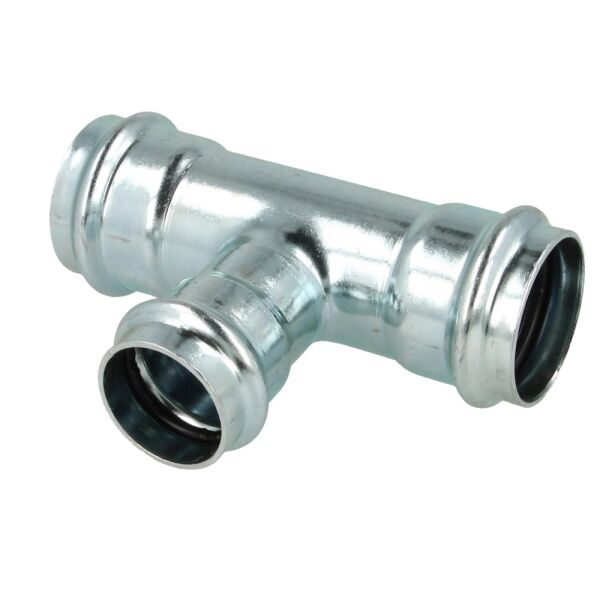

Das Produktfoto ist ein Beispielbild und kann vom Auslieferungszustand in Farbe und Form abweichen.

C-Stahl Pressfitting T-Stück reduziert I/I/I Kontur V, 15 mm x 22 mm x 15 mm bis 54 mm x 42 mm x 54 mm

Artikelnummer: 10327
Kategorie: C-Stahl-Pressfittings Kontur V
Hersteller:

C-Stahl Pressfitting T-Stück reduziert I/I/I für Pressbacken Kontur V, verzinkt, in 21 Größen von 15 mm x 22 mm x 15 mm bis 54 mm x 42 mm x 54 mm – für Heizungs-, Klima-, Druckluft- und Solaranlagen.

Anschlussgröße

15,90 €

inkl. 19% USt. , inkl. Versand

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung

C-Stahl Pressfitting T-Stück reduziert I/I/I Kontur V, 15 mm x 22 mm x 15 mm bis 54 mm x 42 mm x 54 mm

Pressfitting aus C-Stahl (Werkstoff 1.0034), außen galvanisch verzinkt und dadurch korrosionsbeständig – für Heizungs-, Klima-, Druckluft- und Solaranlagen. Verpresst wird mit Pressbacken der Kontur V. Ein spezieller O-Ring aus EPDM sorgt dafür, dass noch nicht verpresste Verbindungen undicht sind – so fallen sie bei der Druckprüfung mit Wasser oder Luft sofort auf. Nach dem Verpressen ist die Verbindung dauerhaft dicht und nicht mehr lösbar. Betriebsdruck max. 16 bar, Temperatur -10 bis 110 °C.

Wofür?

Das reduzierte T-Stück verzweigt eine Leitung, der Abzweig hat eine andere Größe als der Durchgang. Die Angabe nennt Durchgang x Abzweig x Durchgang.

Bezeichnungen: I = Pressmuffe (das Rohr wird eingesteckt und verpresst), A = Einsteckende (wird in eine Pressmuffe eines anderen Fittings eingesteckt), IG = Innengewinde, AG = Außengewinde. Die Größe in mm ist der Außendurchmesser des C-Stahl-Rohrs.

Erhältliche Größen

15 mm x 22 mm x 15 mm
18 mm x 15 mm x 18 mm
18 mm x 22 mm x 18 mm
22 mm x 12 mm x 22 mm
22 mm x 15 mm x 22 mm
22 mm x 18 mm x 22 mm
22 mm x 28 mm x 22 mm
28 mm x 15 mm x 28 mm
28 mm x 18 mm x 28 mm
28 mm x 22 mm x 28 mm
35 mm x 15 mm x 35 mm
35 mm x 18 mm x 35 mm
35 mm x 22 mm x 35 mm
35 mm x 28 mm x 35 mm
42 mm x 22 mm x 42 mm
42 mm x 28 mm x 42 mm
42 mm x 35 mm x 42 mm
54 mm x 22 mm x 54 mm
54 mm x 28 mm x 54 mm
54 mm x 35 mm x 54 mm
54 mm x 42 mm x 54 mm

Technische Daten finden Sie bei der jeweiligen Größe.

Allgemeine Sicherheitshinweise

Montage, Erstinbetriebnahme, Reparatur und Wartung dürfen zur Vermeidung von Personenschäden nur von qualifizierten Fachleuten durchgeführt werden. Arbeiten an Heizungs-, Lüftungs- und Gasinstallationen sind ausschließlich durch zugelassene Fachbetriebe (Vertragsinstallationsunternehmen) zulässig.

Bei Installation und Montage sind die beiliegenden Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt- und Systemzulassungen aller Komponenten zu beachten. Bei Wärmeerzeugern darf häufig nur die jeweils zugelassene Abgastechnik verwendet werden. Zur bestimmungsgemäßen Verwendung gehört die Einhaltung der vom Hersteller vorgeschriebenen Inspektions- und Wartungsbedingungen.

Die Installation von Elektrogeräten mit Dreiphasen-Wechselstromanschluss (3/400 V) ist von einem anerkannten Fachbetrieb durchzuführen. Bei der Erstinstallation eines Gerätes mit mehr als 12 kW Nennleistung ist zusätzlich die Genehmigung des Netzbetreibers einzuholen.

Bei Fragen zu Kompatibilität und Zulassung wenden Sie sich bitte an unser Fachberaterteam.
